Cavo GigE Vision CAT6A Industriale di Alvin con Blocco a Vite ad Angolo Inferiore
Specifiche Principali:
Schermatura e Durabilità di Grado Industriale:
Schermatura SF/UTP a Doppio Strato: Foglio di alluminio + maglia intrecciata per una protezione superiore da EMI/RFI in ambienti ad alta interferenza (ad esempio, celle robotiche, armadi PLC). Supera le prestazioni UTP in termini di reiezione del rumore e integrità del segnale.
Grado IP67: Resiste a sostanze chimiche, oli e fiamme. Intervallo di funzionamento: da -25°C a 85°C (ideale per magazzini frigoriferi o fonderie).
Design ad Alta Flessibilità per Catene di Trascinamento: Resiste a >1 milione di cicli di flessione. L'isolamento ad alta flessibilità estende la durata utile di 10 volte rispetto al PVC standard.
Tecnologia dei Connettori:

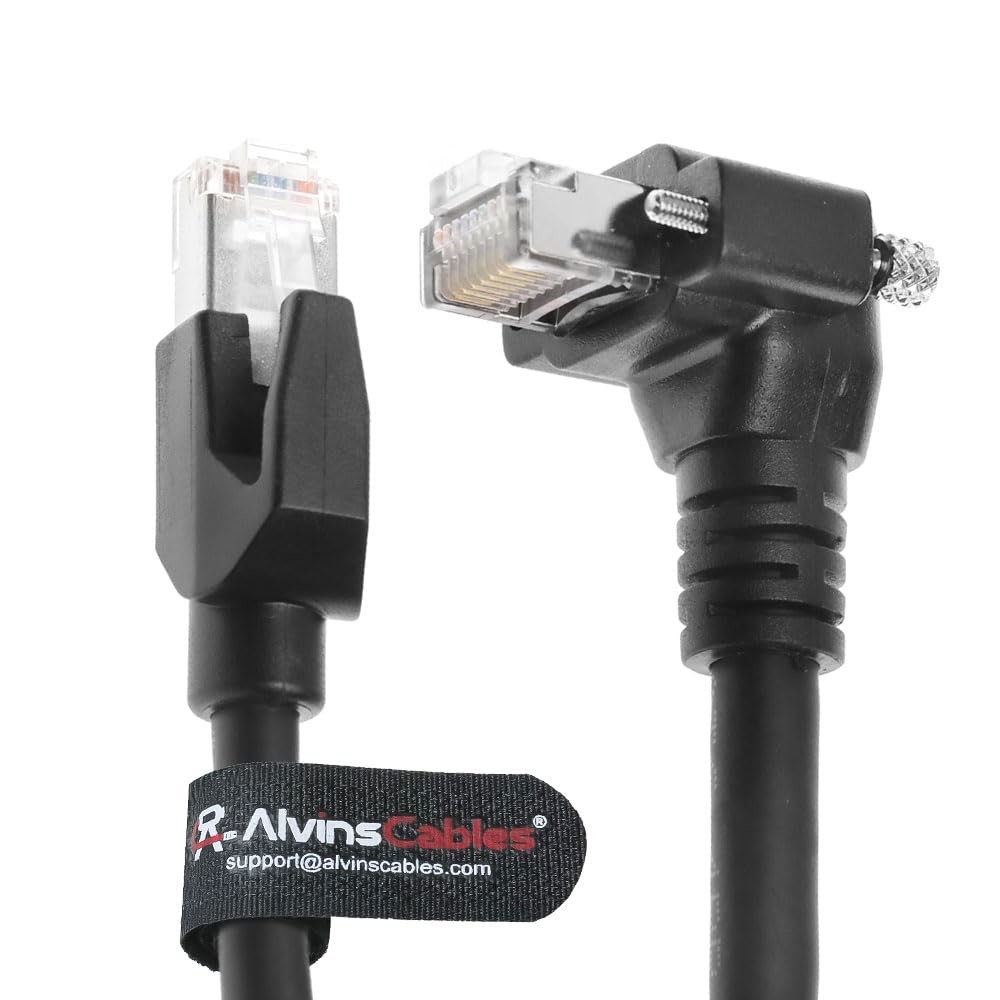

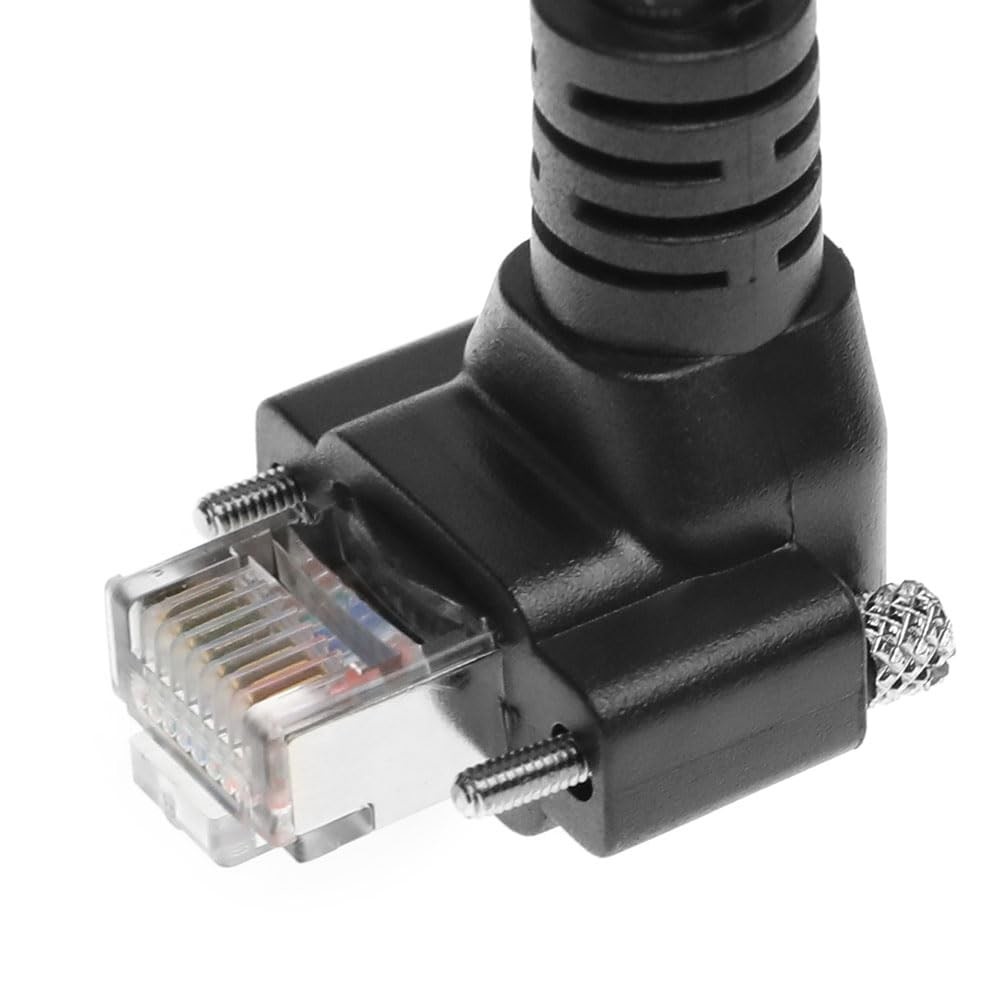

Spina A: RJ45 Maschio con Blocco a Vite ad Angolo Inferiore (90° verso il basso)
Viti a galletto antivibrazioni prevengono la disconnessione in sistemi ad alto movimento (ad esempio, AGV, robot industriali).
Il profilo salvaspazio riduce lo stress di flessione in rack/server stretti.

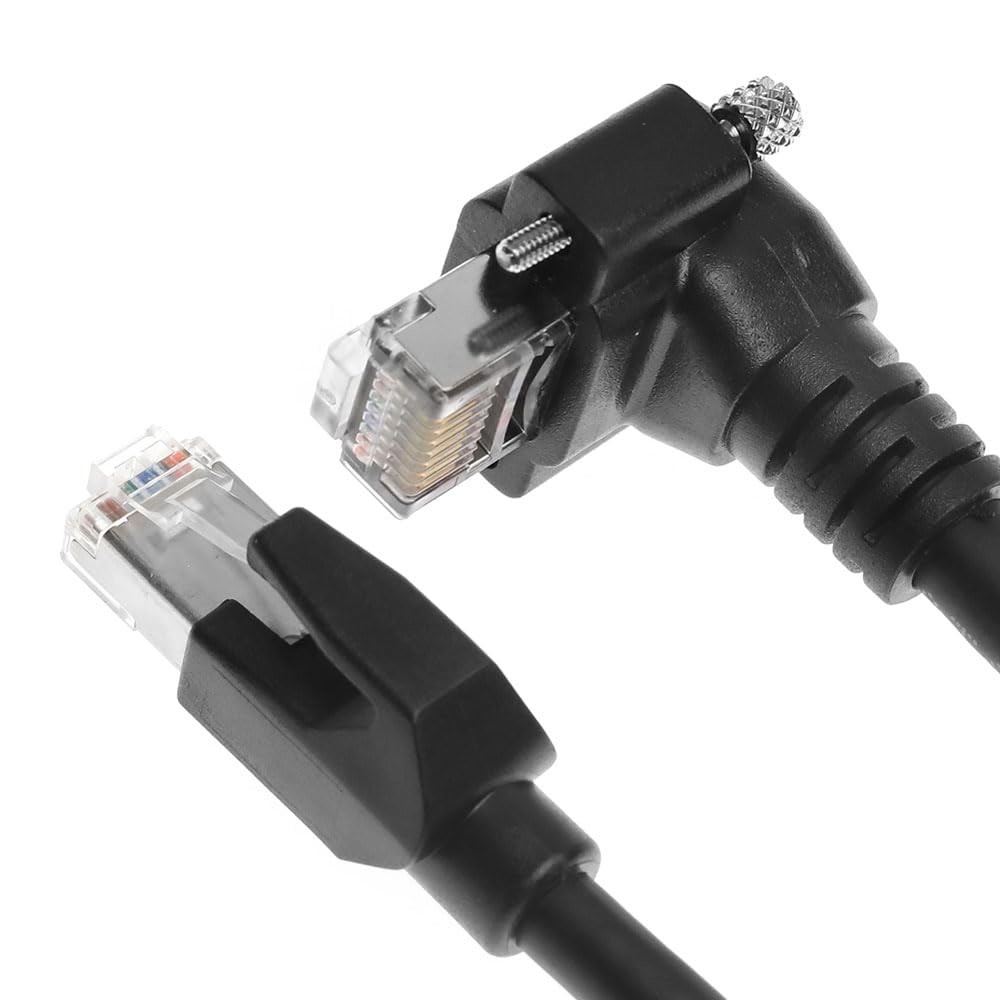

Spina B: RJ45 Maschio Dritto (Orientamento standard). Contatti placcati in oro garantiscono una connettività a bassa latenza.
Prestazioni e Compatibilità:
Velocità 10 Gbps: Conforme agli standard CAT6A (larghezza di banda 500 MHz), supporta la trasmissione di dati di immagini ad alta definizione.
Supporto PoE++: Eroga fino a 90W (IEEE 802.3bt) per telecamere e PLC alimentati.
Compatibilità con Machine Vision:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Ampia Adattabilità Applicativa: Telecamere CCD, data center, server e cablaggio industriale.
Configurazione:

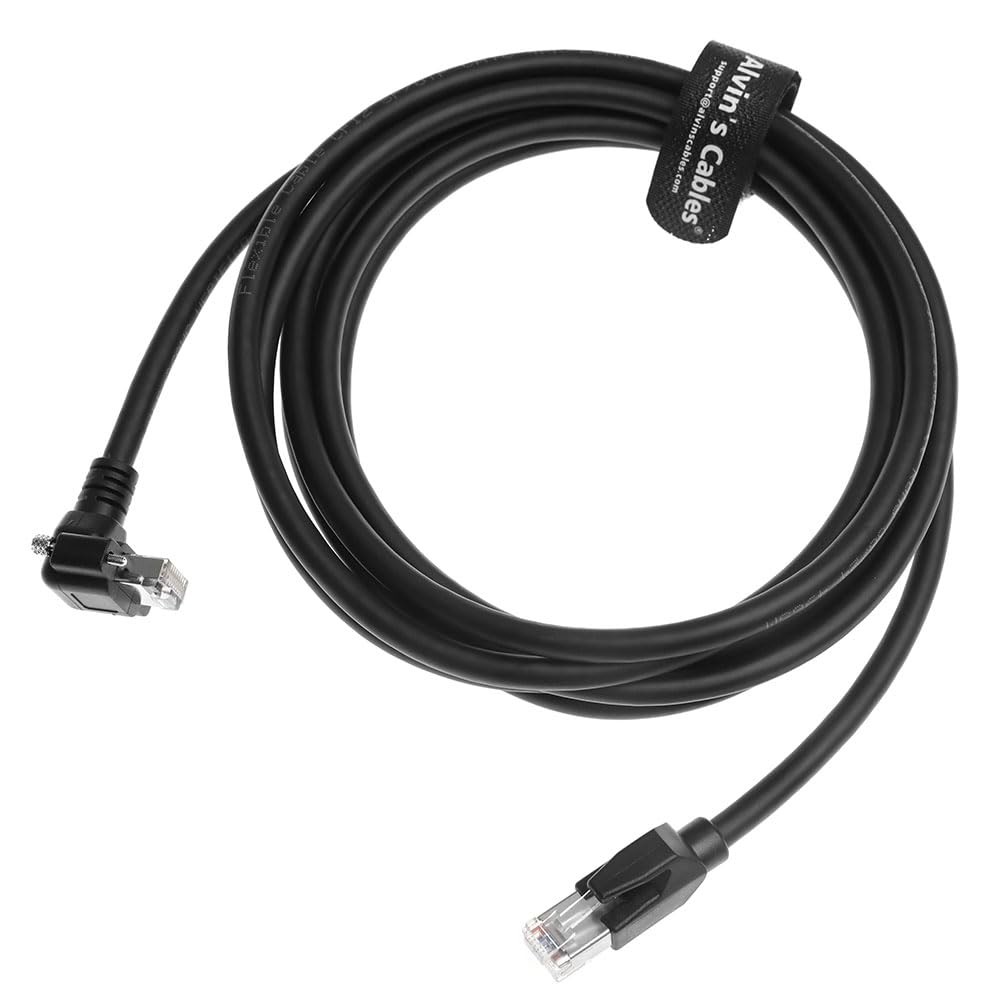

Lunghezza: 20m (65.6 ft) standard.
Personalizzazione: Disponibile per altre lunghezze (contattare per pre-ordine).
Validazione Tecnica
✅ Superiorità della Schermatura:
La costruzione SF/UTP elimina le EMI da servomotori/VFD, fondamentale per una trasmissione stabile a 10 Gbps nei sistemi di visione. Validato secondo IEC 61156-5:2020 per una larghezza di banda di 500MHz.

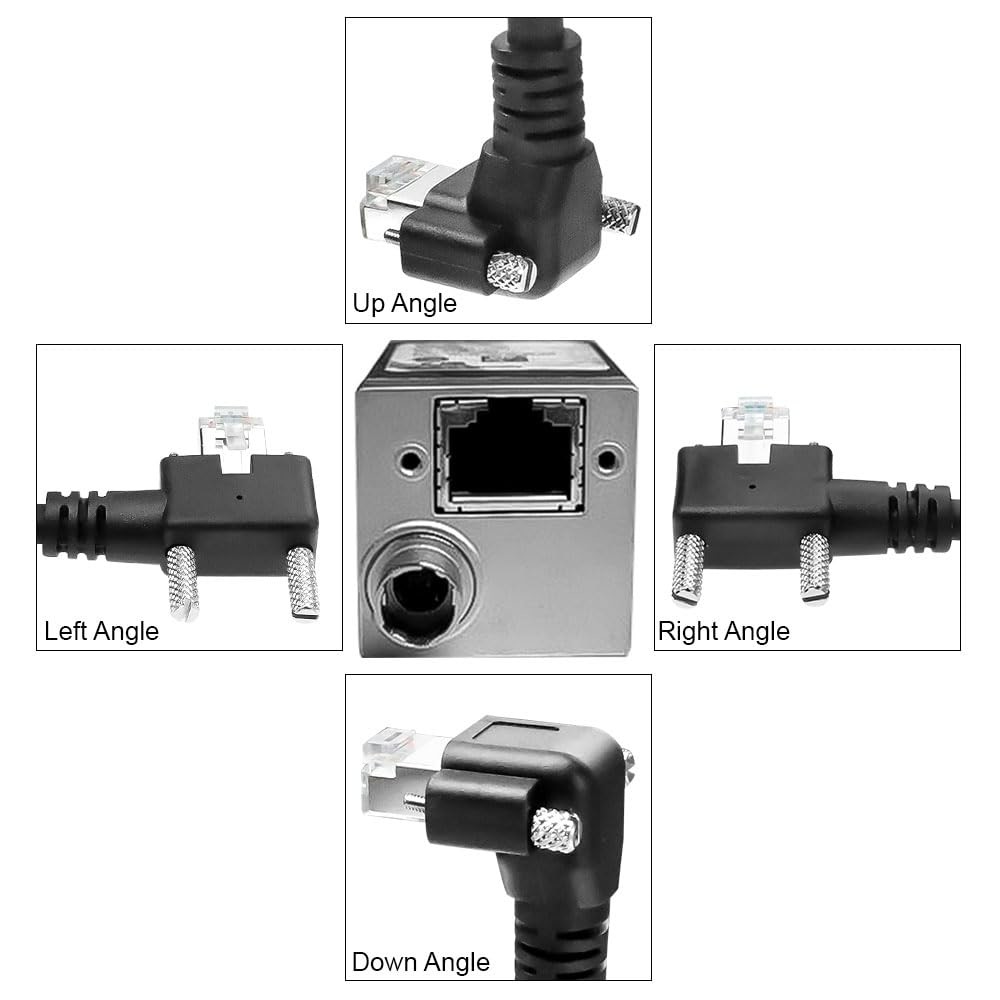

✅ Vantaggio del Connettore ad Angolo Inferiore:
Il design con blocco a vite resiste alle vibrazioni 5G (secondo ISO 10816-3), riducendo i tassi di guasto in:
Bracci robotici (previene l'aggancio)
Stazioni di attracco AGV (ottimizzazione per spazi ridotti)
Rack server (gestione verticale dei cavi)
✅ Ottimizzazione PoE++:
Supporta 802.3bt (90W) per dispositivi ad alta potenza come telecamere termiche. Per corse di 20 m, utilizzare switch PSE ≥90W per evitare cali di tensione.
Punti Salienti del Design
Caratteristica Vantaggio Industriale
Schermatura SF/UTP Neutralizza le EMI da motori industriali e sorgenti RF
Grado IP67 Resiste a lavaggi, esposizione all'aperto e fuoriuscite di sostanze chimiche
Intervallo -25°C~85°C Affidabile in ambienti estremi (ad esempio, test automobilistici, celle frigorifere)
Isolamento ad Alta Flessibilità Riduce la manutenzione nelle applicazioni a catena di trascinamento (ad esempio, linee di assemblaggio)
⚡ Suggerimento Pro: Per implementazioni AGV o robot, abbinare a porte RJ45 schermate (ad esempio, switch industriali) per massimizzare la protezione EMI.
